اجزاء ( دیتیل ) تشکیل دهنده سقف کاذب

کلیه انواع سقف کاذب های معمول از نظر جزییات ساخت شامل سه قسمت زیر هستند :

1. آویز
2. فریم بندی افقی
3. صفحات پوششی

در تعداد بسیار محدودی ممکن است به خاطر دهانه کوتاه قسمت آویز وجود نداشته و فریم بندی روی دیوار و یا تیغه های کناری استوار گردد. اینگونه سقف ها غیر استاندارد هستند و مورد تأیید نمی باشند. در واقع در اینگونه سقف ها وزن سقف به سقف اصلی تحمیل نمی گردد و به دیوارهای مجاور وارد می گردد.

الف) قسمت آویز

آویزها میله های کششی هستند که وزن سقف کاذب را تحمل می کنند. در سنگین ترین نوع سقف کاذب که سقف کاذب رابیتس می باشد، نحوه ایجاد آویز بسیار حساس و بستگی تام به نوع سقف اصلی دارد.

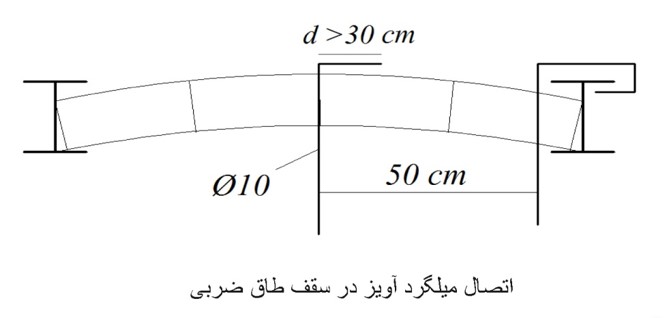

• در سقف اصلی از نوع تیرآهن و طاق ضربی این آویزها که معمولا از میلگرد 8 تا 10 هستند، به تیرآهن در فواصل 50 سانتیمتری از هم در جهت طولی تیرآهن جوش می شوند.
• در سقف اصلی از نوع بتن آرمه یا تیرچه و بلوک این میلگردها باید به فواصل 50 سانتیمتری در دو جهت قبل از بتن ریزی سقف اصلی به صورت در سقف کار گذاشته شوند و با سیستم آرماتوربندی به شبکه دال سقف و یا آرماتور بالای تیرچه ها بسته شوند و سپس اقدام به بتن ریزی گردد.
• در سقف دال بتن آرمه می توان پس از بتن ریزی هم آویزها را با نبشی هایی که به زیر سقف هیلتی کرده اند، جوش داد.

تذکر: مشاهده می شود که بعضی افراد غیر متخصص ابتدا سقف تیرچه وبلوک را بتن ریزی می کنند و سپس با زدن چکش به تیرچه ها، آرماتور آن ها را هویدا و به میلگرد آویز جوش می دهند که این عمل به هیچ عنوان مورد تأیید نمی باشد.

آویزهای فلزی قائم (اصلی) ممکن است از نوع زیر تشکیل شوند:

1. میلگردهای فولادی (آرماتور) به قطر 8 تا 10 میلیمتر از نوع ساده.
2. سیم های فولادی گالوانیزه با قطر حداقل 3/1 میلیمتر.
3. تسمه های فولادی زنگ نزن با ضخامت حداقل 1.5 میلیمتر و سطح مقطع حداقل 10 میلیمترمربع.

ب) قسمت فریم بندی افقی :
فریم بندی افقی شامل یک شبکه عمود بر هم که به فواصل معمولی 50*50 سانتیمتر می باشد.این شبکه می تواند از انواع مصالح زیر انتخاب شوند.

1. فولاد یا فولاد گالوانیزه.
2. آلومینیوم.
3. چوب.

ج) قسمت صفحات پوششی :
این قسمت که قسمت تحتانی و مورد دید سقف کاذب است. می تواند از انواع زیر باشد:
رابیتس، کانتکس، لمبه آلومینیوم، لمبه چوب، قطعات پیش ساخته گچی، ورق آزبست صاف، آکوستیک معمولی و نسوز، شیشه مات و …
